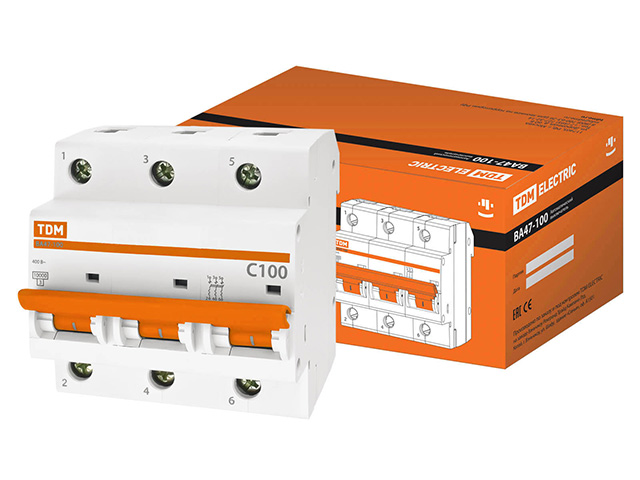

Автоматич. выключатель ВА47-100 3Р 100А 10кА х-ка С TDM

ОПИСАНИЕ
Маркировка
" Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
" Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
" Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
o Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
o Кривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
" Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
" Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C,
" Двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.
Материалы
" Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
" Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Назначение
" Проведение тока в нормальном режиме.
" Отключение тока при коротких замыканиях или перегрузке.
" Оперативное включение и выключение электрических цепей.
Применение
" Вводно-распределительные устройства бытовых и промышленных электроустановок.
Конструкция
" Отличительной особенностью данных автоматов является ширина модуля - 27 мм.
" Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
" Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
" На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
" В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
" Высокая отключающая способность - 10 000А.
Удобство монтажа
" Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
" Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
" Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
" Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
" Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
