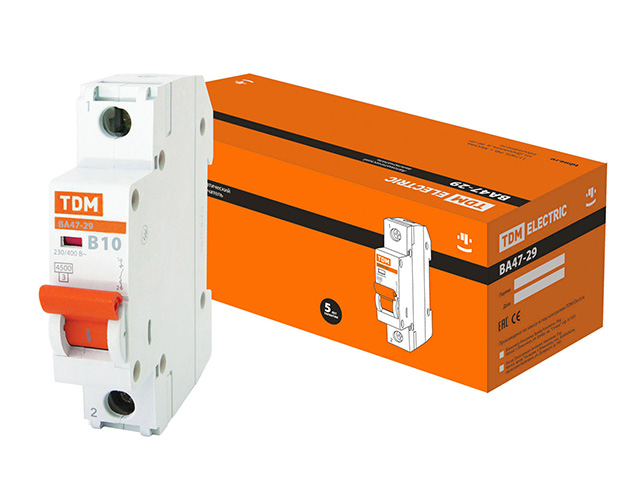

Автоматич. выключатель ВА47-29 1Р 10А 4,5кА х-ка В TDM

Наименование параметра Значение
Соответствуют стандартам ГОСТ Р 50345-99
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток, А 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 4 500
Напряжение постоянного тока, В/полюс 48
Характеристики срабатывания электромагнитного расцепителя В, С, D
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХл4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6 000
Механическая износостойкость, циклов В-О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,3?0,5
Масса 1 полюса, кг 0,11
Диапазон рабочих температур, °С -40 ? +50

Маркировка
" Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
" Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
" Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
o Кривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
o Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
o Кривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
" Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
" электроприборы, освещение - выключатели с характеристикой В,
" двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C,
" двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.


Материалы
" Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
" Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
" Отличительной особенностью данных автоматов является ширина модуля - 17,5мм достигаемая за счет применяемых материалов и технологий.
" Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
" Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
" На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
" В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
" Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
" Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
" Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
" Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
" Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
" В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
" Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
" Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
" Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
