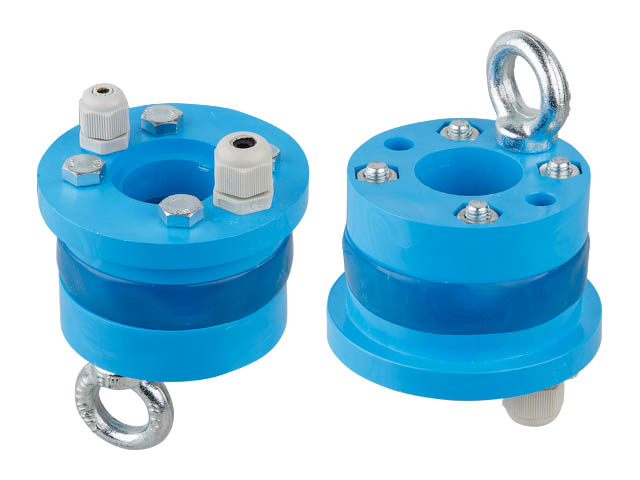

Оголовок обсадной трубы для скважины ДУ-90П, AV Engineering

1.Назначение
Оголовок предназначен для установки на обсадную трубу. Оголовок предотвращает попадание в скважину поверхностных грунтовых вод, мусора, насекомых, грызунов. Так же оголовок увеличивает надежность монтажа погружного насоса и упрощает его обслуживание. За счет образующегося разряжения между оголовком и понижающимся в процессе работы насоса уровнем воды увеличивается дебит скважин.
2. Монтаж
Перед монтажом оголовка необходимо ровно обрезать обсадную трубу перпендикулярно ее оси. Удалить заусеницы в месте среза, зачистить обсадную трубу снаружи, провести монтажные работы по сборке оборудования, спускаемого в скважину.
1. Пропустить силовой кабель от насоса через сальник PG 9.
2. Страховочный трос погружного насоса закрепить за рым-болт.
3. После проведения подготовительных и сборочных работ, произвести спуск водоподъемного оборудования внутрь обсадной колонны.
4. Стянуть болтами между собой фланец 1АБС и фланец 2АБС, сжав при этом фланец 1ПВХ, находящийся между ними.
5. После выполнения работ проверить герметичность соединений.
3. Комплект поставки.
1. Фланец 2АБС - 1 шт.
2. Фланец 1АБС - 1 шт.
3. Фланец 1 ПВХ - 1 шт.
4. Сальник РG 9 - 1 шт.
5. Сальник РG 7 - 1 шт.
6. Рым болт, оцинкованный м8 - 1 шт.
7. Болт м8х65 оцинкованный - 4 шт.
8. Гайка м8 оцинкованная 5 шт.
9. Шайба ф8 оцинкованная - 4 шт.

Диаметр напорной трубы 32 мм

Внимание! При демонтаже оголовка болты отжать до свободного вращения оголовка в обсадной трубе. Не откручивать до конца, чтобы избежать обрыва насосного оборудования.
